Système de traitement de fumée de Nox Jet Type Wet Gas Scrubber à plusieurs étages

machine de traitement de fumée de nox

Type à plusieurs étages dispositif de jet de traitement de gaz résiduel d'oxyde d'azote de forte concentration
Le dispositif à plusieurs étages de traitement de gaz résiduel de NOx de forte concentration en jet conçu par la société est conçu et développé selon les caractéristiques du gaz résiduel de NOx produit par la métallurgie et l'industrie de raffinage de métal précieux. Il convient au traitement du NOx s'est produit le mien des entreprises métallurgiques, des raffineries de métal précieux telles que l'or, de l'argent, du platine, du palladium et du rhodium, aussi bien qu'en soutenant des laboratoires de diverses entreprises.
Caractéristiques de dispositif à plusieurs étages de traitement de gaz résiduel de NOx de forte concentration en jet
Le dispositif a les avantages de l'efficacité élevée de purification, de la praticabilité forte, du bel aspect et de la petite surface couverte. Des étapes et les réactifs appropriés peuvent être conçus selon le gaz résiduel produit par le processus du propriétaire.

Dans le processus de raffinage de métal précieux, la température de réaction du retrait d'impureté d'acide nitrique, l'argent de dissolution d'acide nitrique, aqua regia dissolvant l'or et d'autres processus est généralement 80-90oc, qui produira un grand nombre de gaz résiduel d'oxyde d'azote. En même temps, en raison de la température élevée de réaction, il est facile volatiliser le liquide de réaction, qui causera la perte et les déchets acides. En même temps, quelques métaux précieux seront entraînés dans la brume acide volatile, ayant pour résultat des pertes sérieuses. Par conséquent, nous concevons un séparateur gazeux liquide au débouché du réacteur pour condenser la fumée au débouché, de sorte que la brume acide dans la fumée condense et revienne au réacteur, qui peut effectivement réduire la consommation acide et la perte de métaux précieux.

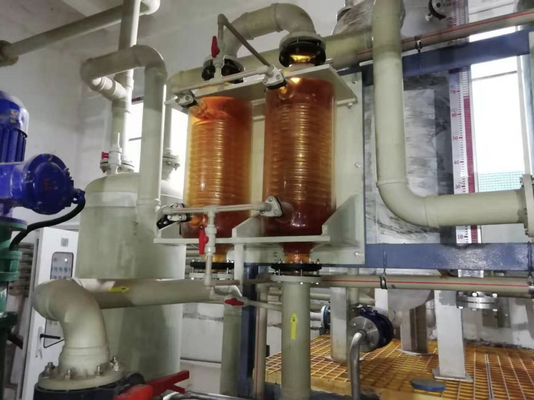

Le gaz résiduel après que le traitement de condensation entre dans le réservoir de tampon. Le réactif à l'intérieur du réservoir de tampon est l'oxydant, qui peut oxyder le NOx bon marché et difficile le gaz résiduel dans le gaz résiduel dans NO2. Un bec de bouillonnement conçu par notre société est installé au fond du réservoir de tampon. Ce bec de bouillonnement peut fortement disperser le gaz résiduel dans l'agent, établir entièrement le contact biphasé gazeux liquide, et améliore l'efficacité d'oxydation. L'efficacité d'oxydation peut atteindre plus de 95%.

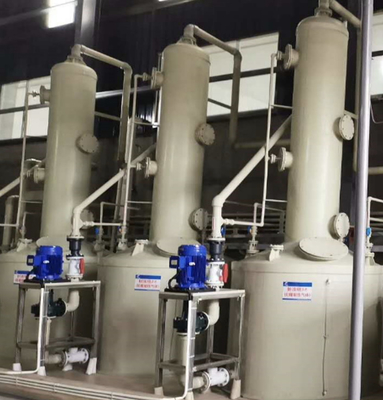

Le gaz résiduel après que le traitement d'oxydation dans le réservoir de tampon entre dans la tour de jet de jet de jet. La tour de jet de jet de jet est conçue avec une pompe à jet. Le gaz résiduel d'oxyde d'azote est pompé dans l'éjecteur à l'aide de la pression négative produite par l'agent de circulation ultra-rapide et de force mélangée à l'agent. Une section de striction est placée dans l'éjecteur. Après que l'agent avec le gaz résiduel d'oxyde d'azote arrive ici, il sera dû encore dispersé à la résistance, l'oxyde d'azote peut être entièrement mélangé à du réactif pour améliorer l'efficacité de réaction.
La tour est conçue avec la couche de jet et la couche de emballage. Le liquide de jet est pulvérisé de haut en bas par la tête de jet dynamique de vague avec la structure spéciale conçue par notre société (no. de brevet : zl2017 21869456,7). Le dispositif a les avantages du rapport gazeux liquide élevé, du long temps gazeux liquide de contact, de la basse résistance et de la distribution uniforme. Pendant le mouvement des oxydes d'azote non réagis de bas en haut dans la tour, une couche de film de l'eau sera formée quand entrer en contact avec le liquide de jet, et la réaction se produira encore.
L'emballage d'anneau de Bauer est choisi comme emballage de la couche de emballage. Cet emballage a les avantages du grand flux, de la grande superficie spécifique, de la basse résistance et de l'efficacité de séparation élevée. Il peut disperser le gaz résiduel encore et réagir avec l'agent.
Le dispositif de refroidissement et le dispositif de surveillance de pH sont également conçus dans la tour de jet pour s'assurer que la réaction peut être effectuée dans les meilleures conditions.
La structure unique de la tour de jet de jet de jet conçue par notre société peut entièrement entrer en contact et réagir avec le gaz résiduel d'oxyde d'azote, et l'efficacité en une seule étape de purification peut atteindre plus de 80%. Le réactif dans la tour est solution d'urée, et les produits de réaction de la solution d'urée et du NO2 sont azote, dioxyde de carbone et eau.
Le nombre de jet domine peut être conçu selon la concentration en fumée du propriétaire pour s'assurer jusqu'au traitement standard et pour réduire effectivement le coût.
