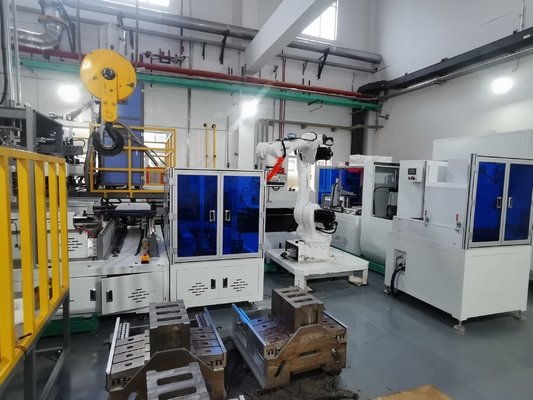

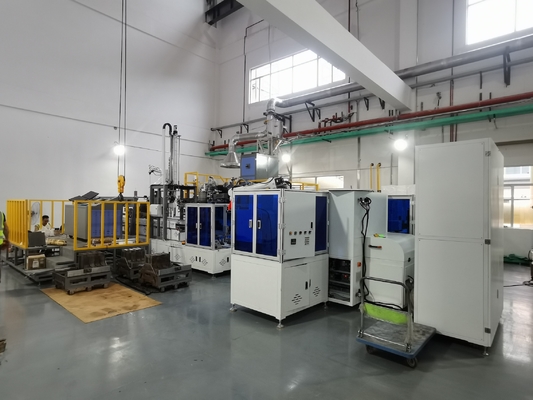

Production automatique de lingots d'or
Paramètre technique
1Nom et finalité de l'équipement
Nom de l'équipement: ligne de production entièrement automatique d'ingots d'or
Utilisation de l'équipement: production de lingots d'or de 1 kg
La surface de qualité du produit est lisse, plate, sans trous, motifs de rétrécissement, fissures, bords arrondis sans défauts et les spécifications physiques, l'apparence,et le poids de 1 kg de lingots d'or répondent aux normes de Shanghai Gold Exchange et Shanghai Futures Exchange
2.Liste de configuration des équipements
| Je ne veux pas. |
projet |
Spécifications, modèles et paramètres |
Les notes |
| 1 |
Dissolution automatique des lingots |
JD1KG |
|
| 2 |
Système de refroidissement par cristallisation |
JD1KG |
|
| 3 |
Système de transport automatique |
JD1KG |
|
| 4 |
Système de nettoyage, de numérisation, de codage, d'estampage et de pesage des lingots d'or |
JD1KG |
|
3Tableau de configuration des conditions auxiliaires de construction et schéma des voies navigables
| Numéro de série |
Nom |
quantité |
Le pouvoir |
Le poids |
| une |
ligne de production de lingots d'or |
1 série |
120 kW par unité |
Environ 3,5 T |
| deux. |
Nettoyage, numérisation, codage, imprimage du logo des lingots d'or, pesage des lingots d'or, palettisation des lingots d'or |
1 unité |
1 kW par unité |
Environ 2T |
| Système de refroidissement |
| Je ne veux pas. |
Nom |
quantité |
Le pouvoir |
le poids |
| 1 |
Type refroidi à l'air de la machine à eau glacée |
1 série |
22 kW |
400 kilos |
|
Gaz de compresseur de calibre DN25 de 0,6 à 0,8 mPa
Consommation maximale d'azote 999,9-999,9 par heure, 10 mètres cubes
Pression de 2,5 à 3,5 kg
|
Nom de l'organisme:
1. Les conduites d'eau, d'électricité et de gaz à l'intérieur de l'équipement doivent être fournies et installées par la partie B dans l'équipement,
La première partie prépare les conduites extérieures d'eau, d'électricité et de gaz pour l'équipement.
2La première partie doit satisfaire aux exigences du canal d'entrée de l'équipement: taille maximale d'une seule pièce (largeur 3 m * hauteur 3 m)
4Exigences techniques des équipements et flux de processus
(Description du flux de processus pour la ligne de production de lingots d'or)
4.1) Description du procédé du système de coulée de lingots d'or:
Les perles d'or sont pesées manuellement et placées dans des entrepôts de stockage (8 dispositifs de stockage).Le chauffage sous vide et la fusion font fondre les perles d'or en or liquideLe moulage par cristallisation sous vide est effectué. Des moules de refroidissement à protection contre les gaz sont utilisés pour pousser les moules.Les moules sont automatiquement recouverts et les lingots d'or finis sont ramassés par un bras robotisé- Je ne sais pas.
4.2)Description du procédé pour le nettoyage des lingots d'or, le balayage de l'apparence, le codage, l'estampage du logo, la pesée et le système de palettisation:
The finished gold ingots are transported to the cleaning station by a robotic arm - surface cleaning - the robotic arm sends the gold ingots to the drying device - drying is completed and the appearance is scanned - qualified products enter the pneumatic marking coding (or laser marking) - marking is completed and stamped LOGO - gold ingot weighing - gold ingot stacking, les produits qualifiés sont transportés à la palette (les produits non qualifiés sont ramassés par le bras robotisé et placés dans la station de produits non qualifiés.

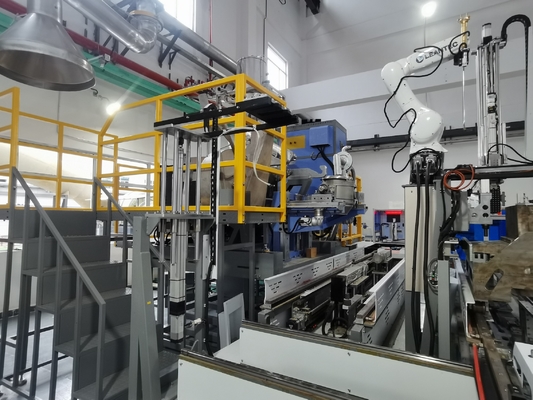

5. 1Système de coulée de lingots d'or
| Énergie |
380V/50Hz/trois phases à cinq fils |
|
Pour la coulée de lingots d'or
l'efficacité
|
50 kg/heure |
| Dimensions de l'équipement |
Environ 6 mètres (L) x 3 mètres (W) x 1,8 mètres (H) |
| Pièces de chauffage |
Il comprend des fonctions telles que le chargement du moule, le transport, le chauffage (fusion, protection contre l'azote), la cristallisation, le refroidissement, le démoulage et le placement du moule,d'une largeur n'excédant pas 10 mm,La température du lingot de sortie est inférieure à 40 °C.
|
| Norme de lingots d'or |
La surface du lingot d'or fondu est lisse, plate, sans trous, motifs de rétrécissement, fissures et bords arrondis sans défauts. The product complies with GB/T 4135- The appearance standards of 2016 and the appearance requirements of LBMA London Gold and Silver Exchange can meet the registration requirements of the London Stock Exchange on a daily basis. |
| Système de chargement et de déchargement des moules |
Utilisation de modules pour transporter et placer les moules, actionnés par un système électronique pneumatique avec des ventouses et des bras robotiques tournants à angle à la station de moulage.
(Lors du fonctionnement automatique de la machine, un opérateur est requis.)
(L'opérateur a seulement besoin d'ajouter des perles d'or au poste de travail de la machine et de retirer les lingots d'or empilés)
|
| Exigences d'automatisation |
) |
| Contrôle et protection des équipements |
Contrôle par PLC et écran tactile, y compris la protection des équipements contre la surchauffe, la surtension, l'eau et la protection automatique contre les dysfonctionnements et les blessures. |
| Le support est fait de matériau (peinture anti-corrosion cuite au four) |
| Système de refroidissement correspondant du four à fréquence intermédiaire et de la cristallisation des lingots d'or |

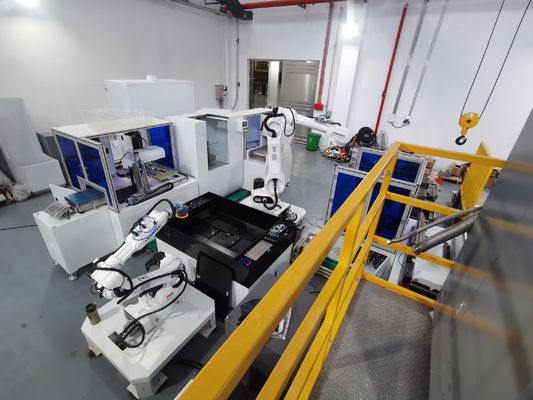

5.2 Système de codage pour le nettoyage et la pesée des lingots d'or
| Énergie 380V/50Hz/trois phases à cinq fils |
|
La capacité de production des lingots d'or est de 50 kg/h, et le poids des lingots d'or est de 1 kg.
Il doit être capable de contenir 50 lingots d'or de 1 kg en une heure.
|
| la pile |
Utilisez des bouteilles d'aspiration à éponge importées pour aspirer les lingots d'or, en veillant à ce que la surface des lingots soit exempte de rayures
(Temps de battement à action simple < 20 s)
|
|
La charge du bras robotique est supérieure à 6 kg, et il peut atteindre de manière stable
saisie et placement de lingots d'or à plusieurs stations
|
| Système de codage |
Vitesse d'impression de 50 à 150 mm/s |
| Système de nettoyage |
Nettoyez les six côtés du lingot d'or |
| L'ensemble complet de l'équipement doit être limité à la zone désignée |
Le montant de l'indemnité est calculé à partir du montant de l'indemnité. |
5.3Liste des composants complets pour l'hôte
|
- Je ne sais pas.
|
Nom de l'hôte complet et accessoires standard |
Quantité |
| 1 |
Système de lingots de fusion et système de transport automatique |
1 série |
| 2 |
système de surveillance |
1 série |
| 3 |
Système de commande électrique PLC |
1 série |
| 4 |
système de refroidissement par eau |
1 série |
| 5 |
Balises d'or et nettoyage, polissage et codage |
1 série |
| 6 |
Furonnerie de tunnels de cristallisation dissous |
1 série |
| 7 |
Système de démontage automatique |
1 série |
| 8 |
Système de nettoyage et de polissage des lingots d'or |
1 série |
| 9 |
Système d'inspection visuelle CCD |
1 série |
| 10 |
Système automatique de marquage par codage |
1 série |
| 11 |
Accessoires et outils spécialisés |
1 série |
| 12 |
Frais d'installation, de débogage et de formation |
1 série |
5. 4, pièces de rechange et pièces vulnérables liste avec machine)
| Je ne veux pas. |
Nom |
Spécification et modèle |
unité |
Quantité
|
Partie appartenant |
| 1 |
Mousse de lingots |
1 kg |
套 |
15 |
Système de coulée de lingots |
| 2 |
Bloc d'intervalle |
personnalisé |
pièces |
15 |
Système de coulée de lingots |
|
3
|
débile! |
la routine |
pièces |
10 |
système de transport |
| 4 |
Plateau de stockage des lingots d'or |
personnalisé |
pièces |
4 |
Système de stockage |
5.5Système de commande et alimentation
1)Mode d'alimentation électrique: système à cinq fils en trois phases
2)Composants électriques:
Schneider, Mitsubishi, Omron, Chint et autres marques (PLC adopte la série Mitsubishi Q du Japon)
3)Armoire de commande:
Matériau du carton: plaque de fer 1,5+peinture anti-rouille au four, peinture anti-corrosion, aluminium, matériau en acier inoxydable 304
Environnement poussiéreux: armoire résistante aux explosions (production autorisée au niveau national)
Installer un système de ventilation et de dissipation de chaleur pour assurer que la hausse de température à l'intérieur de l'armoire de commande est inférieure à 30 ° C
4)L'équipement d'exploitation doit être équipé de boutons d'arrêt et d'arrêt d'urgence suffisants et d'interrupteurs d'alimentation.
Les boutons de démarrage, d'arrêt ou autres boutons de fonctionnement sont équipés de feux d'indication conformes aux prescriptions nationales en matière de couleurs de sécurité;
Les systèmes ayant des exigences de contrôle telles que la température, la pression et le débit doivent être équipés d'instruments correspondants;
Toutes les pièces qui nécessitent une protection doivent être équipées de dispositifs de protection et de verrouillage électrique.
Lorsque vous utilisez un PLC ou d'autres commandes de système, le programme est ouvert.
